Ajax EN54 Fire Hub Jeweller

Inovace v požární ochraně

S požárním poplachovým systémem s certifikací AJAX EN54 nastavuje společnost Ajax Systems nové standardy v technologii bezdrátové požární signalizace.

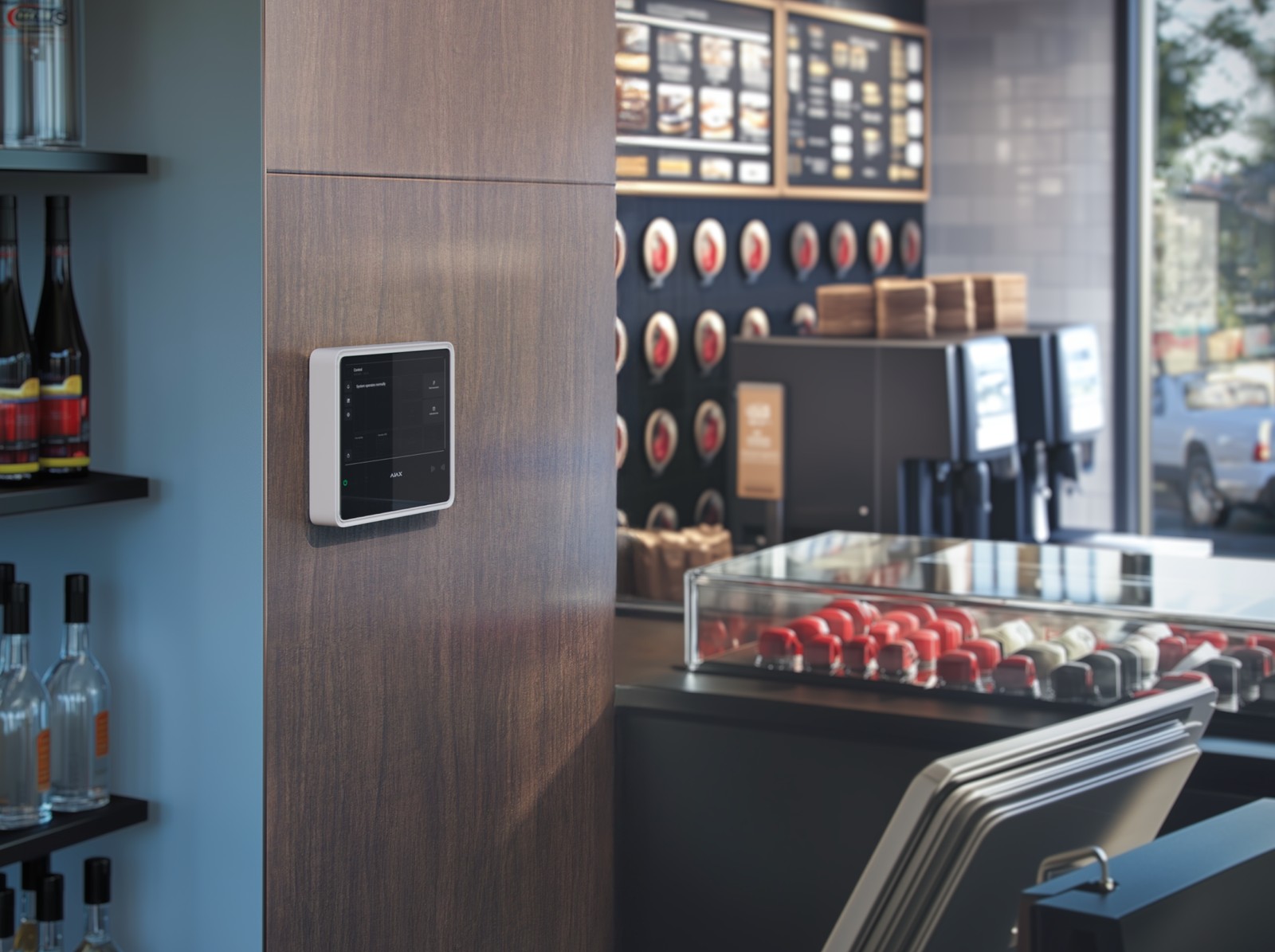

Řešení bylo vyvinuto speciálně pro použití v komerčních a veřejných budovách a zaujme svou maximální spolehlivostí, snadnou instalací a bezproblémovou integrací do stávajících bezpečnostních systémů.

AJAX EN54 Fire Hub Jeweller je bezdrátové řídicí a signalizační zařízení (CIE) pro požární poplašný systém, které podporuje také zařízení pro ochranu proti vloupání. Tento moderní hub s dotykovou obrazovkou představuje komplexní řešení pro správu požárního bezpečnostního systému, které je zároveň jednoduché na instalaci, používání i údržbu. Díky vestavěným komunikátorům a plně bezdrátovému připojení zařízení lze systém rychle nasadit a připojit k monitorovacím stanicím prostřednictvím aplikací Ajax.

Systém detekce a poplachu požáru

• Spolehlivá detekce: Detekce kouře a rychlého nárůstu teploty
• Zvuková a vizuální indikace: Splňuje přísné regulační požadavky
• Automatizované řízení: Řízení protipožárního zařízení a evakuačního vybavení během požárních poplachů
• Správa systému: Prostřednictvím dotykové obrazovky CIE nebo aplikací Ajax

Integrovaný systém

EN54 Fire Hub Jeweller představuje komplexní řešení pro požární bezpečnost, které kombinuje spolehlivost, snadné použití a pokročilé funkce v jednom elegantním zařízení. Díky podpoře dalších bezpečnostních systémů nabízí ucelené řešení pro komerční i obecní objekty. S velkým dotykovým displejem a intuitivním rozhraním poskytuje CIE podrobné informace o stavu systému a upozornění na poplachy, což zajišťuje, že personál je okamžitě informován o jakékoli situaci.

CIE také podporuje ochranu proti vloupání podle EN 50131 (stupeň 2), video dohled a automatizační zařízení, což z něj činí jednotné řešení pro komerční a obecní objekty. Každý poplach může být podpořen vizuální verifikací, která pomáhá personálu zařízení při reakci na mimořádnou událost.

Klíčové vlastnosti

Všestranné řešení

• Multifunkční zařízení: Kombinuje požární bezpečnost, ochranu proti vloupání, video dohled a automatizaci v jediném systému

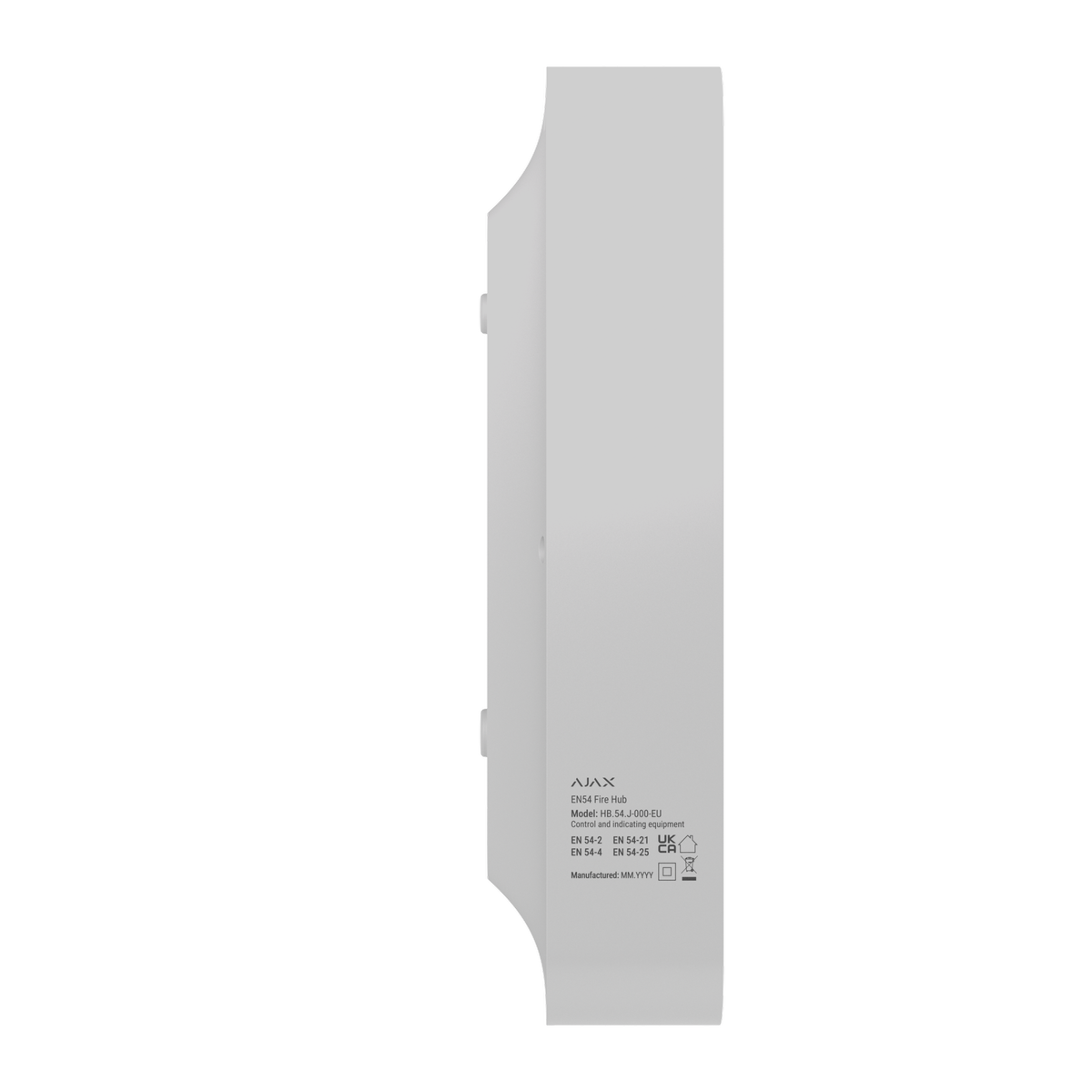

• Certifikace: Splňuje normy EN 54-2, EN 54-4, EN 54-13, EN 54-21, EN 54-25 a EN 50131 (stupeň 2)
• Kapacita systému: Podporuje až 200 Ajax zařízení, 40 požárních zón, 200 uživatelů a 25 bezpečnostních skupin
• Flexibilní konfigurace: Může fungovat jako samostatný požární alarm nebo jako součást integrovaného systému
• Automatizační scénáře: Podporuje až 64 automatizačních scénářů pro komplexní řízení bezpečnosti

Intuitivní ovládání

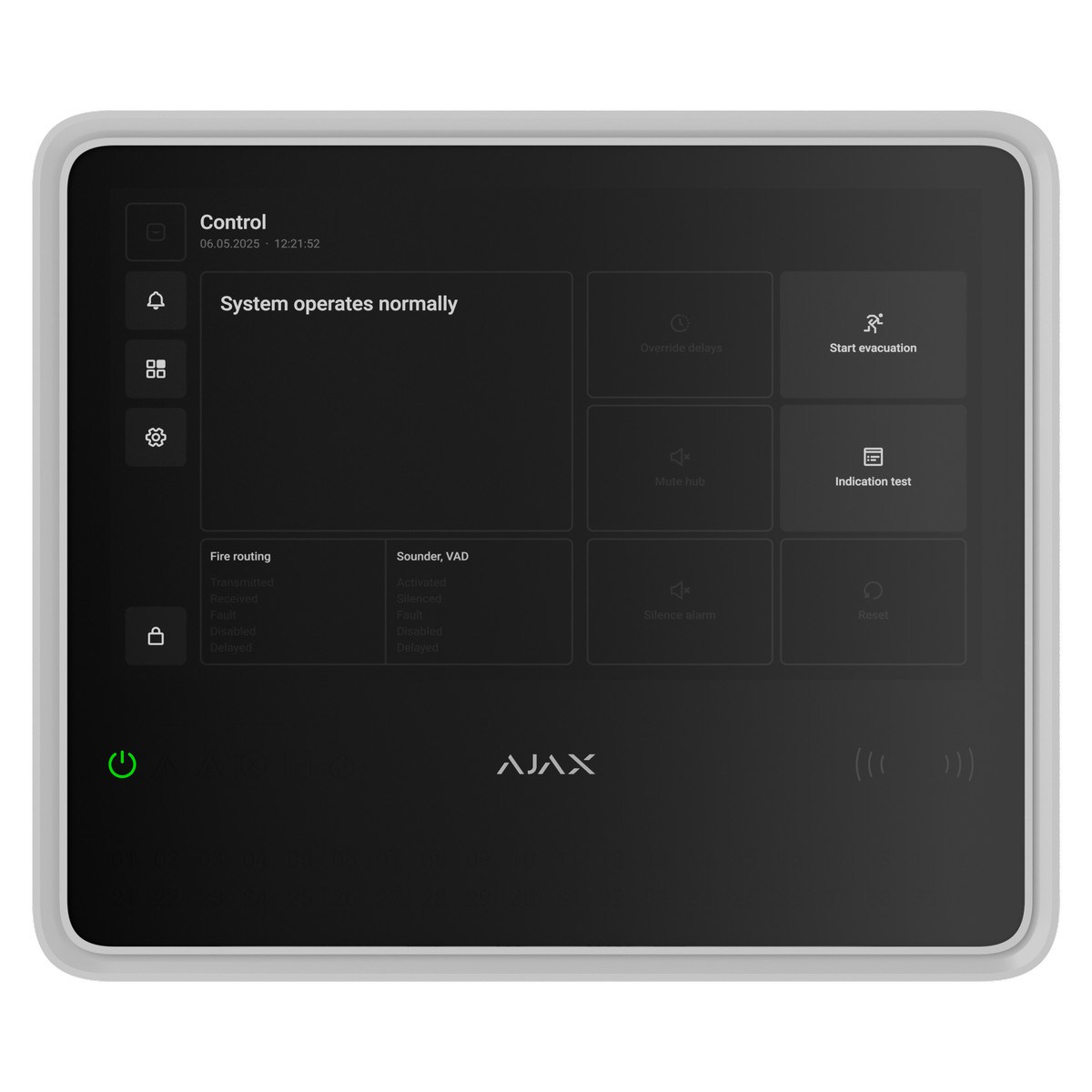

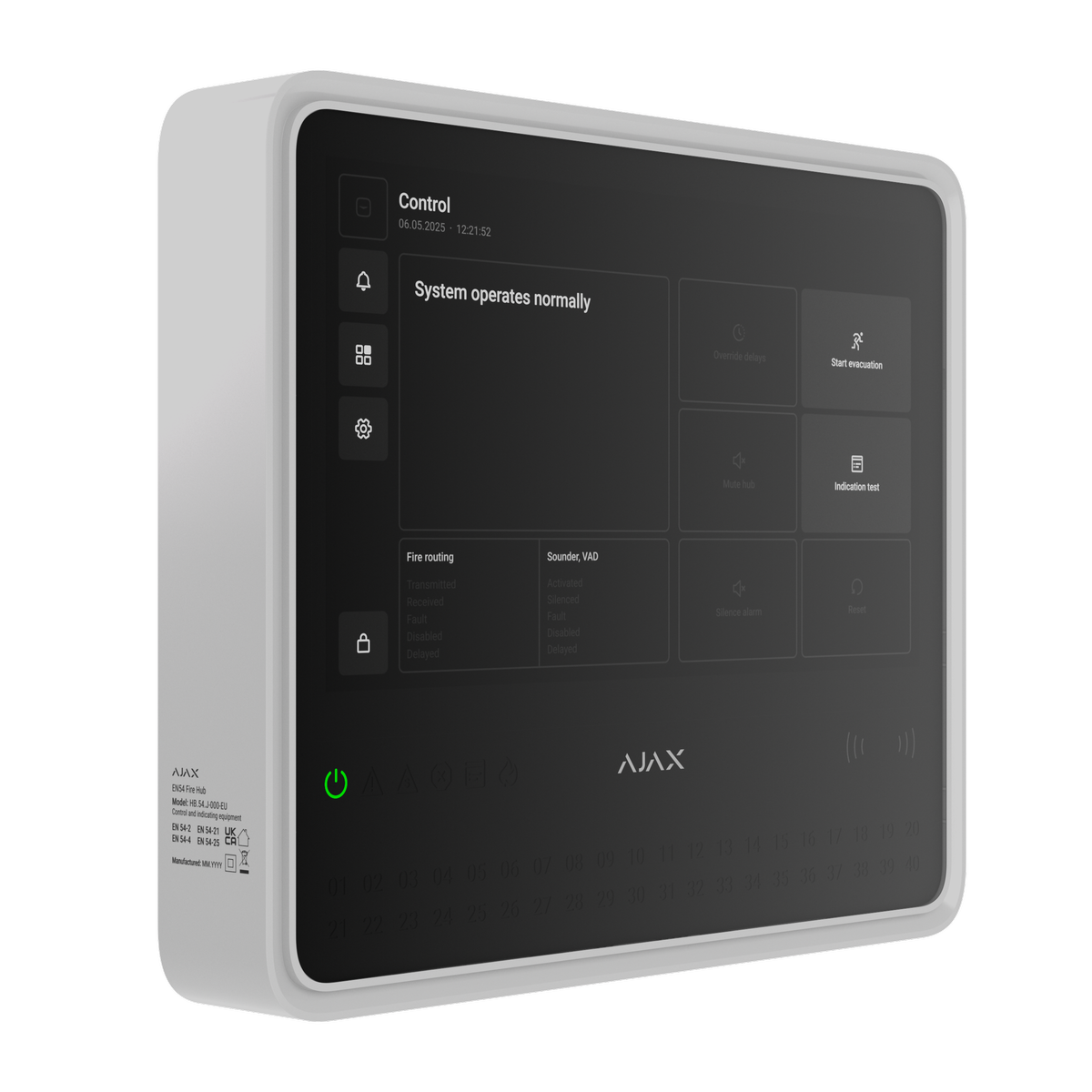

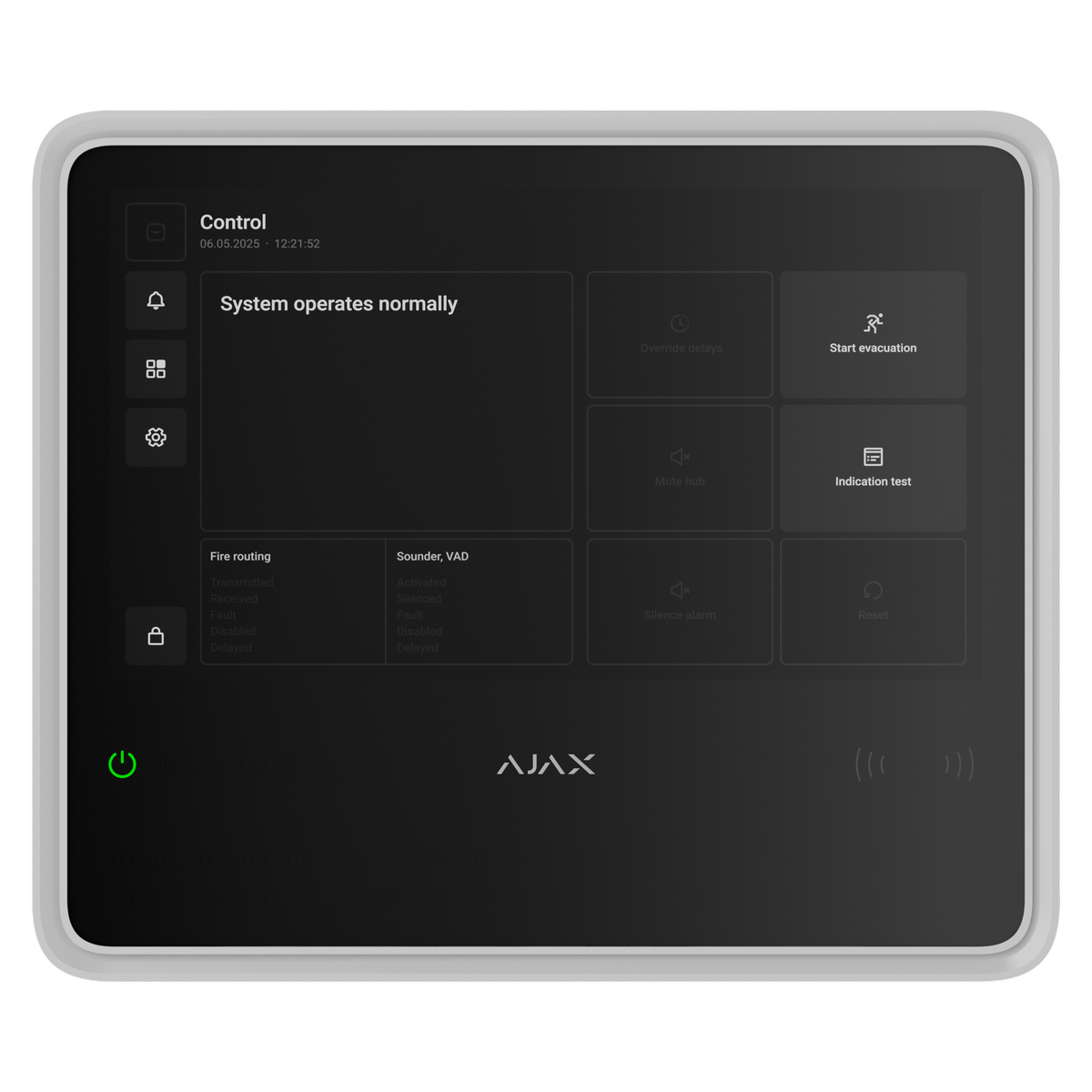

• Velký dotykový displej: 10,1" IPS kapacitní dotyková obrazovka s rozlišením 1024×600 px a životností podsvícení 50 000 hodin
• Přehledné rozhraní: Snadné ovládání požárního poplachu, správa zón a přístup k protokolu událostí
• LED indikace: 40 LED indikátorů pro každou požární zónu a 6 dodatečných indikátorů pro zobrazení celkového stavu systému včetně požárních poplachů, stavu napájení a poruch
• Zvuková signalizace: Vestavěný bzučák s hlasitostí 60 dB pro zvukové upozornění
• Jazykové možnosti: Rozhraní v angličtině (výchozí), lze konfigurovat v nastavení na obrazovce CIE nebo v aplikacích Ajax

Ovládání požárního poplachu

• Resetování požárního poplachu: Jedním klepnutím mohou oprávnění uživatelé resetovat požární poplach
• Evakuační poplach: Možnost spustit nebo ztišit evakuační poplach
• Ovládání bzučáku: Ztlumení nebo opětovné povolení vestavěného bzučáku CIE
• Přepsání zpoždění: Možnost přepsat přednastavená zpoždění aktivace
• Test indikace: Spuštění testu indikace pro ověření funkčnosti

Správa zón

Všechny senzory, sirény a zařízení VAD jsou seskupeny na kartě Požární zóny. Na základě přístupových oprávnění mohou uživatelé zobrazit stav každého zařízení, deaktivovat vybraná zařízení nebo zahájit testování.

Protokol událostí

Karta protokolu CIE chronologicky zachycuje každou událost požárního poplachu a uchovává až 5 000 záznamů. Protokol poskytuje explicitní údaje, včetně názvu zařízení, časového razítka a podrobného popisu události.

Pokročilá komunikace

• Bezdrátové protokoly: Jeweller, Wings a TurboWings s dosahem až 1 800 m v otevřeném prostoru
• Modulace rádiového signálu: GFSK s maximálním efektivním vyzářeným výkonem (ERP) ±25 mW
• Internetové připojení: Ethernet (až 100 Mbps), Wi-Fi (802.11 b/g/n modul až 72 Mbps) a 2× SIM 2G/4G (LTE)
• Automatické přepínání: Okamžitý přechod mezi komunikačními kanály pro zajištění spolehlivosti:
  • Okamžitě mezi Ethernetem, Wi-Fi a mobilním kanálem
  • Okamžitě mezi sítěmi 4G (LTE) a 2G jedné SIM karty
  • Až 4 minuty mezi dvěma SIM kartami
• Prioritizace komunikačních kanálů: 1. Ethernet, 2. Wi-Fi, 3. Mobilní připojení (komunikační kanály pracují paralelně pro zvýšení spolehlivosti systému, přičemž Ethernet zpracovává většinu dat)
• Přenos událostí: Podpora protokolů SurGard (Contact ID) a SIA DC-09 pro komunikaci s monitorovacími stanicemi

Reléové výstupy

• Výstup 1: NC (normálně sepnutý) - pro odesílání událostí o poruchách do monitorovacího softwaru
• Výstup 2: NO (normálně rozepnutý) - pro odesílání požárních poplachů do monitorovacího softwaru
• Provozní režim: bistabilní
• Externí napájení: 10-30 V DC (relé nenapájí připojená zařízení)
• Spotřeba energie: až 60 W v pohotovostním režimu
• Maximální odporová zátěž: až 2 A při 30 V DC

Vizuální verifikace poplachů

• Foto a video verifikace: Podpora detektorů Ajax MotionCam a bezpečnostních kamer
• Rychlé vyhodnocení situace: Pomáhá identifikovat příčinu poplachu a eliminovat falešné poplachy
• Podpora kamer:
  • Až 36 Ajax NVR
  • Až 224 Ajax kamer prostřednictvím Ajax NVR
  • Až 492 samostatných kamer

Zabezpečení a ochrana

• Autentizace uživatelů: Až 200 osobních přístupových kódů
• Bezkontaktní přístup: Prostřednictvím karet Pass a přívěsků Tag (bude k dispozici s budoucími aktualizacemi firmwaru)
  • Podporuje DESFire EV1, EV2
  • ISO14443-A (13,56 MHz)
• Tři úrovně přístupu: Pro uživatele, požární důstojníky a administrátory
• Nouzové kódy: Až 200 osobních nouzových kódů
• Ochrana proti sabotáži:
  • Tamper alarm pro upozornění na pokusy o demontáž zařízení
  • Autentizace zařízení pro zabránění podvrhům
  • Detekce rušení a frekvenční přeskakování
  • Detekce ztráty komunikace mezi CIE a připojenými zařízeními do 36 s
  • Pravidelné dotazování pro zobrazení aktuálního stavu zařízení
• Šifrování dat: Během celého procesu přenosu

Napájení a záloha

• Hlavní napájení: 110-240 V, 50/60 Hz
• Záložní napájení: Li-ion 7,4 V baterie s kapacitou 5 nebo 10 A·h (poskytováno modely EN54 Internal Battery (24h) nebo EN54 Internal Battery (72h), baterie se prodávají samostatně)
• Autonomní provoz: 24 až 72 hodin (v závislosti na modelu interní baterie)
• Výměna baterie za provozu: Možnost výměny interní baterie bez vypnutí CIE

Technické specifikace

Fyzické parametry

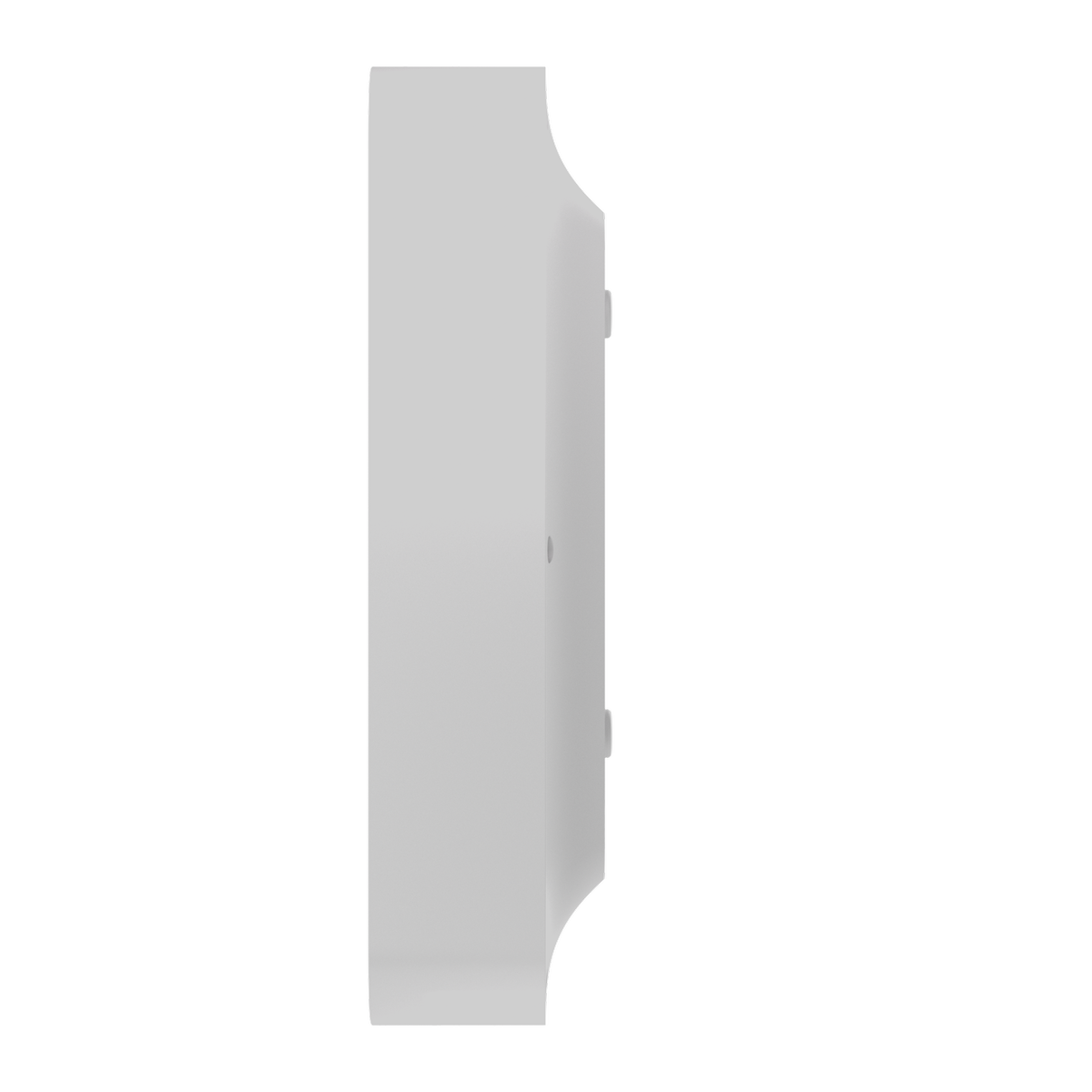

• Rozměry: 263 × 223 × 54 mm
• Hmotnost: 1,526 kg
• Barva: Bílá, černá
• Třída ochrany: IP20
• Hodnocení hořlavosti: UL 94 V-0
• Tamper alarm: Ano, pro detekci neoprávněné manipulace

Provozní podmínky

• Rozsah provozních teplot: -10°C až +40°C
• Provozní vlhkost: až 75%

Komunikace s Ajax zařízeními

• Bezdrátové technologie: Jeweller, Wings a TurboWings
• Dosah komunikace: až 1 800 m v otevřeném prostoru
• Frekvenční pásma:
  • 866.0-866.5 MHz
  • 868.0-868.6 MHz
  • 868.7-869.2 MHz
  • 905.0-926.5 MHz
  • 915.85-926.5 MHz
  • 921.0-922.0 MHz

  (v závislosti na regionu prodeje)

• Interval dotazování: 12-300 s (nastavitelné uživatelem s právy PRO nebo admin v aplikacích Ajax)

Kapacita systému

• Ajax zařízení: až 200
  • Bezdrátová zařízení v libovolném poměru
  • Maximálně 5 opakovačů dosahu
  • Maximálně 10 sirén proti vloupání nebo klávesnic s vestavěným bzučákem
• Požární zóny: až 40
• Uživatelé: až 200
• Bezpečnostní skupiny: až 25
• Místnosti: až 80
• Automatizační scénáře: až 64
• Protokol událostí: až 5 000 událostí (poplachy a události jsou uloženy v nevolatilní paměti flash na desce)

Instalace a údržba

• Rychlá instalace: Přidání do systému pomocí skenování QR kódu
• Snadná údržba: Bez nutnosti demontáže krytu
• Vzdálený přístup: Správa a uvedení do provozu prostřednictvím aplikací Ajax
• Okamžitá upozornění: Okamžitá oznámení o poruchách a údržbě
• Výměna baterie za provozu: Bez nutnosti vypnutí zařízení
• Automatická synchronizace: S monitorovacím systémem

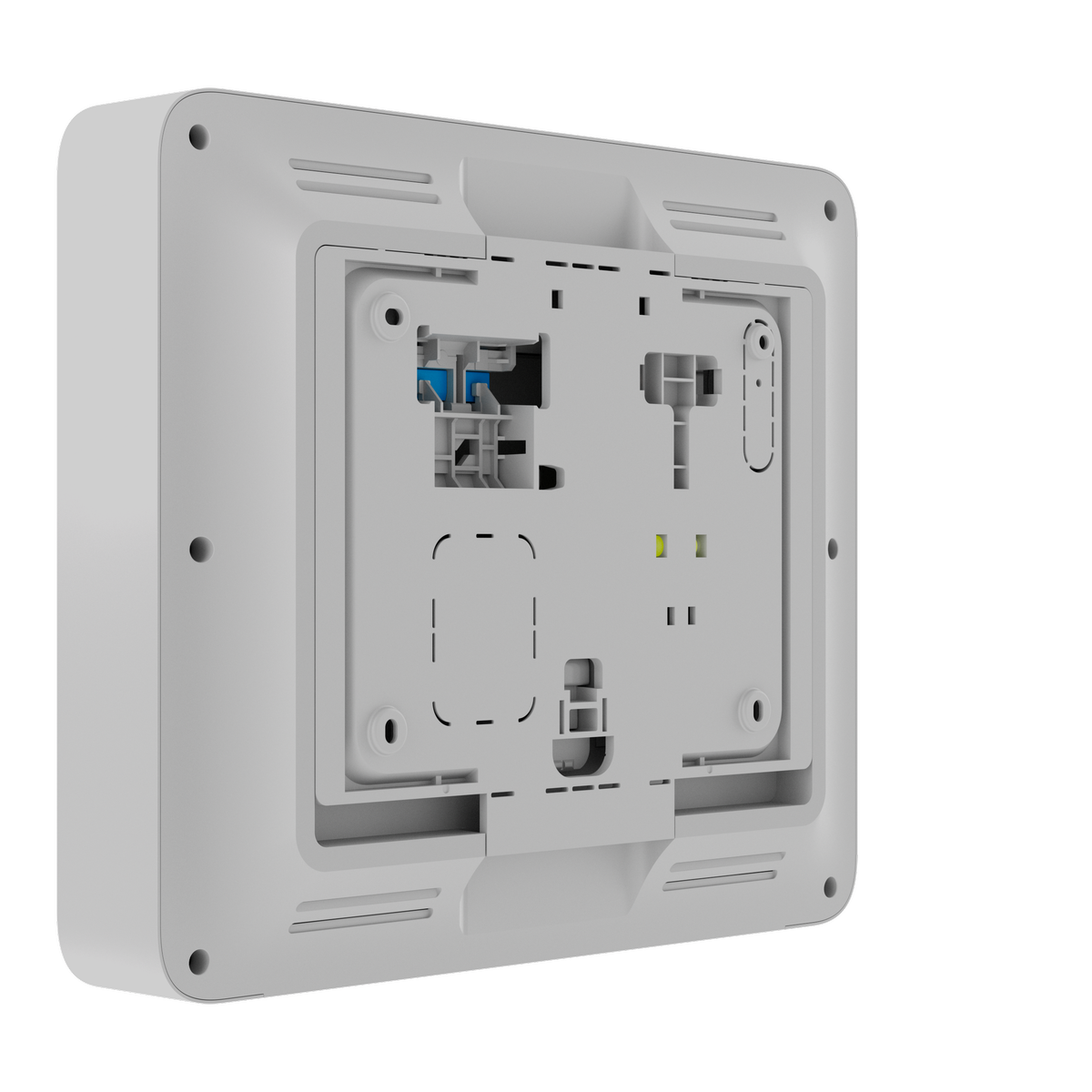

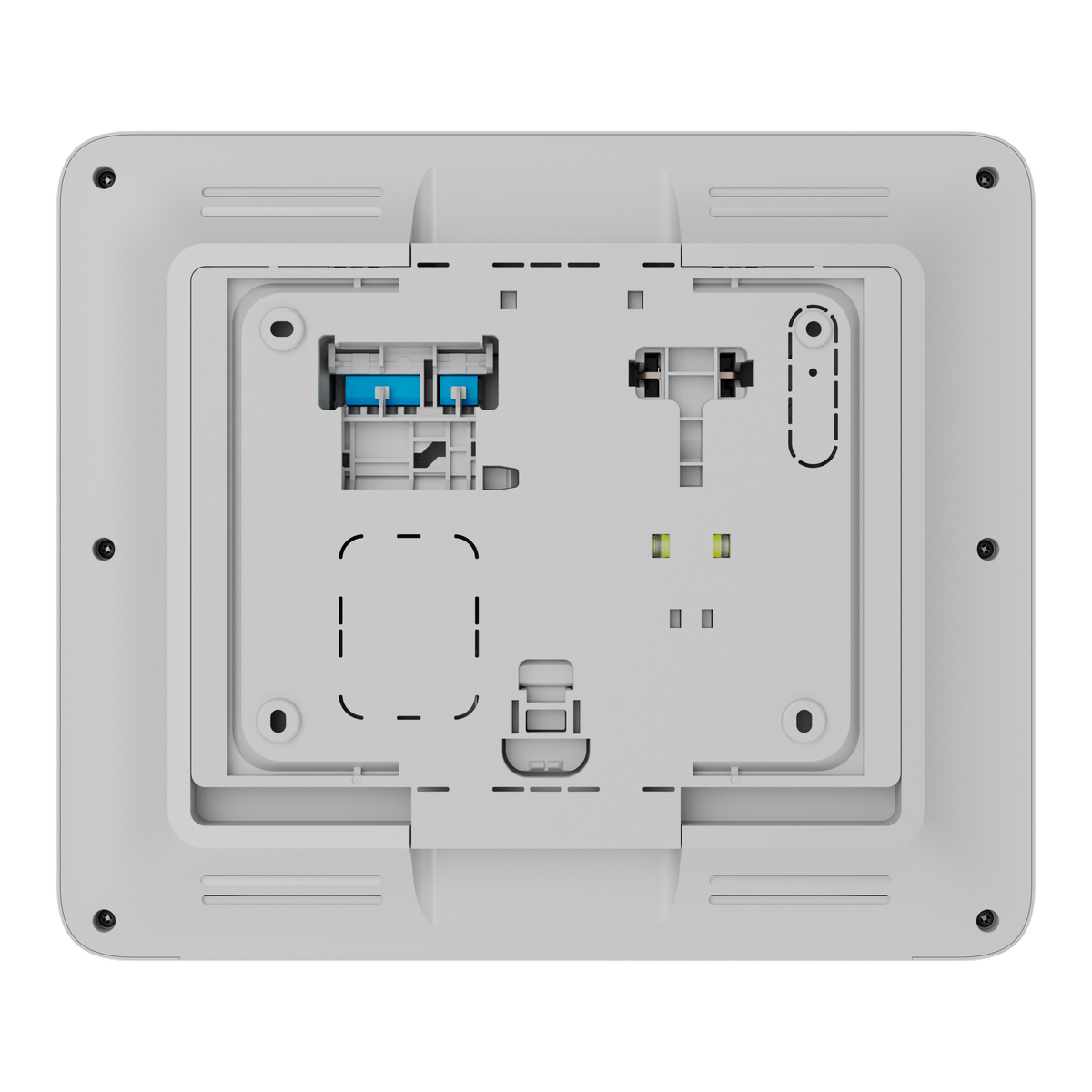

• Montáž: Pomocí montážního panelu SmartBracket, který je součástí balení

Obsah balení

• EN54 Fire Hub Jeweller
• Montážní panel SmartBracket
• Instalační sada
• Ethernetový kabel
• Speciální nástroj (klíč)
• Stručný návod k použití
