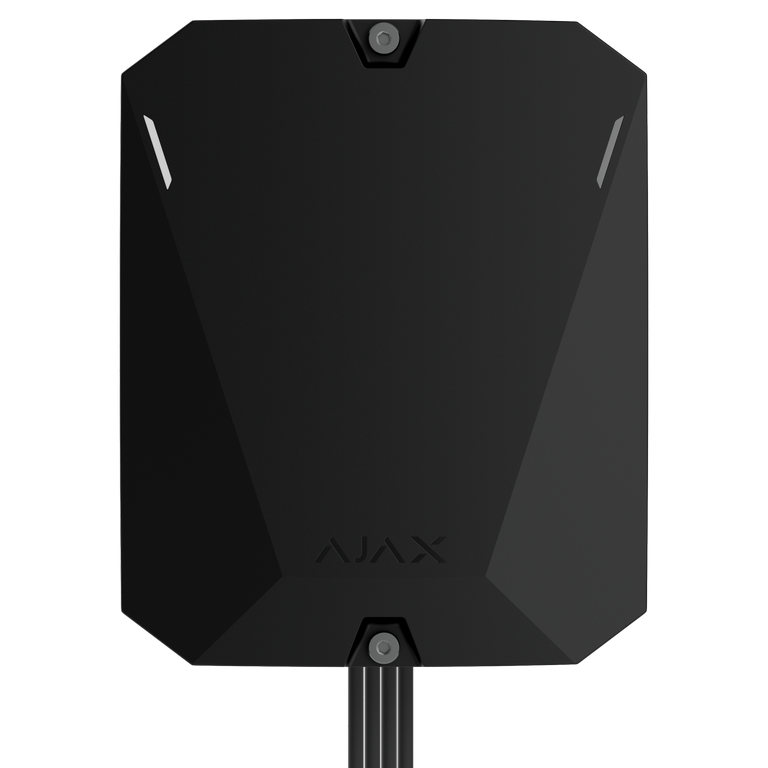

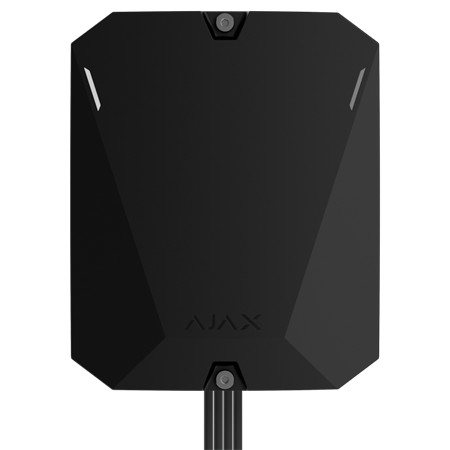

Ajax Superior Hub Hybrid 2

Hybridní ovládací panel pro střední až velké instalace. Pracuje s až 250 zařízeními Fibra a Jeweller. Připojitelný přes Ethernet a dvě SIM karty (2G/3G/LTE).

Kapacita

Zařízení Ajax
• až 250
Konkrétně:
• až 200 drátových zařízení na jednu Fibra linku
• až 5 opakovačů
Ajax NVR
• až 36
Kamery Ajax
• až 224 přes Ajax NVR a až 492 samostatných
IP kamery třetích stran
• až 100 při použití RTSP přes SDK
• až 224 při použití ONVIF přes Ajax NVR
Uživatelé
• až 200
• Libovolný počet administrátorských uživatelů v rámci limitu hubu
• PRO účty pro instalatéry
• PRO účty pro instalační a monitorovací společnosti
Automatizační scénáře
• až 64
Podle:
• alarmu
• plánu
• aktivace/deaktivace
• teploty, vlhkosti, koncentrace CO2
• stisknutí Button
• dotyku LightSwitch
Bezpečnostní skupiny
• až 25
Místnosti
• až 50
Protokol událostí
• až 1 000 událostí
• Události jsou uloženy v energeticky nezávislé palubní flash paměti

Drátová komunikace

Komunikační technologie Fibra
Proprietární drátová komunikační technologie pro přenos příkazů, alarmů a událostí.
Klíčové vlastnosti:
• Obousměrná komunikace
• Pokročilá ochrana proti sabotáži
• Okamžitá oznámení
• Dálkové ovládání a konfigurace v aplikacích Ajax

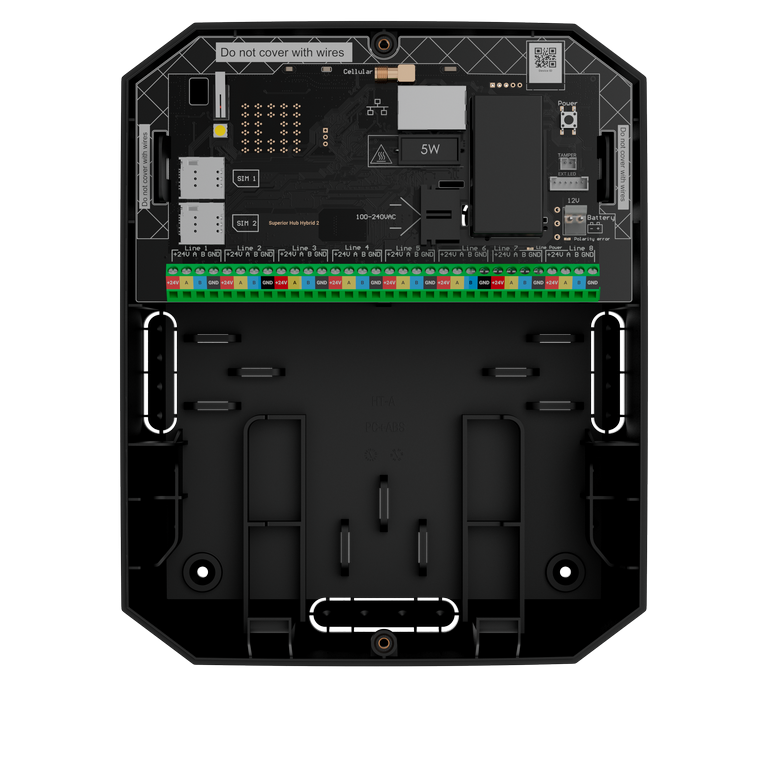

Připojení linky
• 4žilový kabel
Vstup
• 8 Fibra linek
• Kompatibilní pouze se zařízeními Fibra
Délka Fibra linky
• až 2 000 m
• Při použití krouceného páru U/UTP cat.5
Napájení zařízení
• až 14,4 W
• Pro všechna připojená drátová zařízení
Rozsah výstupního napětí
• 23–25,1 V DC
Maximální jmenovitý výstup
• 0,53 A
Maximální výstupní zvlnění napětí peak-to-peak
• 220 mV DC
Topologie
• Beam (Radiální kabeláž)
• Ring
• Tree
• Pokud se linka přeruší, kruh se rozdělí na dva pracovní segmenty, zařízení pokračují v provozu a systém upozorní monitorovací společnost a uživatele na incident
Interval dotazování
• od 12 s do 300 s
• Nastavitelné PRO nebo uživatelem s administrátorskými právy v aplikacích Ajax
Šifrovaná komunikace
• Všechna uložená a přenášená data jsou chráněna blokovým šifrováním s dynamickým klíčem

Bezdrátová komunikace

Komunikační technologie Superior Jeweller

Proprietární bezdrátová technologie pro přenos příkazů, alarmů a událostí. Superior Jeweller je vylepšená verze rádiového protokolu Jeweller pro zařízení Superior, zajišťující soulad s EN 50131 (Grade 3).
Klíčové vlastnosti:
• Obousměrná komunikace
• Pokročilá ochrana proti sabotáži
• Vylepšené blokové šifrování s dynamickým klíčem
• Okamžitá oznámení
• Dálkové ovládání a konfigurace v aplikacích Ajax
Frekvenční pásma
• 865,0–868,0 MHz
• 868,0–868,6 MHz
• 868,7–869,2 MHz
• 869,4–869,65 MHz
Maximální efektivní vyzářený výkon (ERP)
• až 25 mW
• Automatické řízení výkonu pro snížení spotřeby energie a rádiového rušení
Modulace rádiového signálu
• GFSK
Dosah rádiové komunikace
• až 3 500 m
• Mezi hubem a zařízeními přidanými k němu ve volném prostoru. Maximální dosah závisí na přidaném zařízení
Interval dotazování
• od 12 s do 300 s
• Nastavitelné PRO nebo uživatelem s administrátorskými právy v aplikacích Ajax
Šifrovaná komunikace
• Všechna uložená a přenášená data jsou chráněna pokročilým šifrováním, zajišťujícím důvěrnost i integritu
Frekvenční skákání
• Pro prevenci rádiového rušení a jamming

Komunikační technologie Wings

Proprietární bezdrátová komunikační technologie pro přenos velkých datových paketů.
Klíčové vlastnosti:
• Obousměrná komunikace
• Pokročilá ochrana proti sabotáži
• Vylepšené blokové šifrování s dynamickým klíčem
• Přenačtení datového paketu v případě chyby přenosu
• Kontrola doručení fotografie
Frekvenční pásma
• 865,0–868,0 MHz
• 868,0–868,6 MHz
• 868,7–869,2 MHz
• 869,4–869,65 MHz
Maximální efektivní vyzářený výkon (ERP)
• až 25 mW
• Automatické řízení výkonu pro snížení spotřeby energie a rádiového rušení
Dosah rádiové komunikace
• až 3 000 m
• Mezi hubem a zařízeními přidanými k němu ve volném prostoru. Maximální dosah závisí na přidaném zařízení
Šifrovaná komunikace
• Všechna uložená a přenášená data jsou chráněna pokročilým šifrováním, zajišťujícím důvěrnost i integritu
Frekvenční skákání
• Pro prevenci rádiového rušení a jamming
Doporučení
• Zařízení je napájeno ze sítě 100–240 V a je určeno pouze pro vnitřní použití
Komunikační kanály

Ethernet

• 1 × 8P8C socket
• Až 100 Mbps

Mobilní síť

• 2 × slot pro micro SIM

Mobilní pásma

2G: GSM900/DCS1800 (B3/B8)
3G: WCDMA 850/900/2100 (B1/B5/B8)
4G (LTE): FDD B1/B3/B5/B7/B8/B20

Automatické přepínání mezi komunikačními kanály

• Přepínání mezi SIM kartami – až 4 minuty
• Přepínání mezi 4G, 3G a 2G sítěmi na jedné SIM kartě – okamžitě
• Přepínání mezi Ethernet a SIM kartou – okamžitě

Priorita komunikačních kanálů

• Ethernet
• Mobilní připojení
• Komunikační kanály pracují paralelně pro zvýšení spolehlivosti systému. Většina dat je přenášena přes Ethernet

Konektor pro externí anténu

• 4G (LTE)
• Systém upozorní uživatele, pokud je anténa poškozena. ExternalAntenna se prodává samostatně

Kategorie systému přenosu alarmů

• SP2, SP5, DP3
Metoda provozu ovládacího panelu
• průchozí

Bezpečnost signalizace

• S2
• Bezpečnost substituce
Bezpečnost informací
• I2
Šifrovací algoritmus
• AES 128

Oznámení

Typy oznámení
• Push oznámení
• SMS
• Hovory

Typy událostí

• Alarmy
• Videodetekce
• Poruchy
• Režimy aktivace
• Systémové události
• Bezpečnostní upozornění
• Automatizační zařízení
• Události chytrého zámku
• Zvonění u dveří
• Typy oznámení jsou konfigurovány individuálně pro každého uživatele. Oznámení lze přizpůsobit pro schémata A–F podle požadavků EN 50131

Fotoverifikace

Typy fotoverifikace
• Fotografie při alarmu
• Fotografie podle scénáře
• Fotografie na vyžádání
• Fotografie podle plánu
• Fotografie při aktivaci/deaktivaci
• Fotografie při anti-maskování
• Fotografie při alarmu tamper
• Fotografie magnetometrem
Čas doručení fotografie
• až 9 s
• Ve výchozím nastavení
Rozlišení fotografie
• až 960 × 720 pixelů
• Závisí na detektoru
Počet fotografií v sérii
• od 1 do 5
Monitoring
Podporované protokoly
• SIA DC-09 (SIA-DCS)
• SurGard (Contact ID)
• ADEMCO 685
• Další proprietární protokoly
Typy událostí
• Systémové alarmy a události
• Souřadnice panického tlačítka
• Fotoverifikace

Ochrana proti sabotáži

Alarm tamper
• Systém odesílá oznámení o pokusech otevřít víko krytu hubu nebo odtrhnout kryt od povrchu
Ochrana proti falšování
• autentizace zařízení
Frekvenční skákání
• Hub odesílá oznámení o rušení nebo ztrátě spojení se zařízeními všem uživatelům a monitorovací společnosti
Upozornění na rušení
• Superior Hub Hybrid 2 analyzuje úroveň šumu v kanálu a kvalitu komunikace s přidanými zařízeními a odesílá oznámení za 30 sekund

Napájení

Typ hlavního napájení: typ A
Rozsah provozního AC napětí zařízení
• 100–240 V, 50/60 Hz
• Z hlavního napájení. Až 10 W spotřeby ze sítě
Rozsah provozního DC napětí zařízení
• 10,5–15 V DC
Autonomní provoz
• až 60 hodin
• Superior Hub Hybrid 2 se záložní baterií 7 Ah může napájet systém 15 drátových zařízení po dobu 60 hodin. Bezdrátová zařízení pracují na baterie a nevyžadují dodatečné napájení
• Režim úspory energie baterie umožňuje prodloužit životnost záložní baterie
Nízké napětí baterie:11,7 V DC
Napětí obnovení nízké baterie: 12,9 V DC
Konečné napětí baterie: 11 V DC (Superior Hub Hybrid 2 se vypne)
Spotřeba proudu
Maximální při jmenovitém napětí
• 240 mA
Klidová při jmenovitém napětí*
• až 102 mA
• Když jsou povoleny GSM a Ethernet
• až 61 mA
• Když je Ethernet zakázán
* Ze záložní baterie po ztrátě hlavního napájení

Kryt

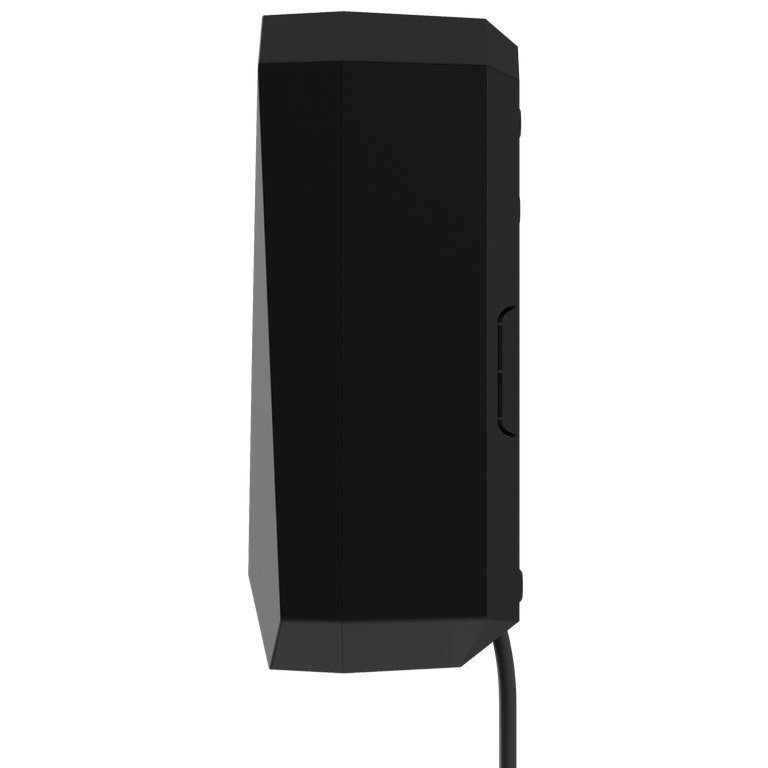

Rozměry: 197 × 240 × 100 mm
Hmotnost zařízení v bílém krytu: 837 g
Hmotnost zařízení v černém krytu: 765 g
Provozní teplotní rozsah: od -10 °C do +40 °C
Provozní vlhkost: až 75%
Třída ochrany: IP30, IK06
Barvy
• Černá
• Bílá

Obsah balení

• Superior Hub Hybrid 2
• Napájecí kabel
• Adaptér svorkovnice (pouze pro soulad s INCERT)
• Kabel pro připojení baterie
• Ethernet kabel
• Kryt
• Instalační sada
• Osm koncových rezistorů 120 ?
• Stručný návod k použití
