Ajax Superior MegaHub

Hybridní ovládací panel pro největší projekty. Pracuje s až 999 zařízeními Fibra a Jeweller. Připojitelný přes Ethernet, Wi-Fi a dvě SIM karty (2G/LTE).

Jedná se o zařízení z produktové řady Superior.

Prodej, instalaci a údržbu produktů Superior mohou provádět pouze akreditovaní partneři Ajax Systems.

Certifikace: EN 50131 (Grade 3), PD 6662:2017

Jádro zabezpečení na podnikové úrovni

Superior MegaHub je vlajková loď ekosystému Ajax, navržená pro projekty, kde konvenční systémy dosahují svých limitů. Kombinuje drátové a bezdrátové technologie do jednoho hybridního výkonného řešení, podporuje až 999 zařízení a 100 bezpečnostních skupin pro skutečnou ochranu na podnikové úrovni. Hub je plně vybaven přímo z krabice s vestavěným napájecím zdrojem, Ethernet, Wi-Fi, mobilními a rádiovými moduly. Certifikován na Grade 3, tvoří pevný základ pro komplexní bezpečnostní instalace, integruje ochranu proti vniknutí, automatizaci a videodohled do jediného spolehlivého řešení.

Vestavěná konektivita

Hub je plně vybaven všemi potřebnými komunikátory - není vyžadováno žádné další vybavení. Vestavěné rádiové moduly poskytují bezproblémové připojení mezi hubem a systémovými zařízeními. Alarmy a události jsou odesílány do aplikací Ajax a na monitorovací stanici prostřednictvím komunikačních kanálů Ethernet, Wi-Fi nebo mobilní sítě.

Komunikace se serverem Ajax a aplikacemi

• Ethernet, Wi-Fi a dvě 2G/4G (LTE) SIM karty pro přístup k internetu
• Podpora současného připojení až 4 poskytovatelů
• Okamžité automatické přepínání mezi komunikačními kanály
• Prioritizace komunikačních kanálů

Drátová komunikace se systémovými zařízeními

• Komunikační protokol Fibra
• Komunikační dosah až 2 000 m (6 550 ft) bez dodatečného napájení nebo linkových extenderů
• Rozšíření dosahu pomocí příslušenství Fibra
• 8 linek pro připojení zařízení
• Podpora různých typů zařízení na jedné lince
• Přenačtení datových paketů v případě chyb přenosu
• 3 topologie Fibra linek: Beam (Radiální kabeláž), Ring a Tree
• Plně duplexní audio komunikace

Bezdrátová komunikace se systémovými zařízeními

• Rádiové protokoly Superior Jeweller, TurboWings a VORF
• Komunikační dosah až 2 000 m (6 550 ft) ve volném prostoru
• Přenos vizuálních dat pro ověření alarmu
• Přenos aktualizací firmwaru

Fotoverifikace

Hub je kompatibilní s detektory Ajax MotionCam a podporuje následující typy fotoverifikace:
• při alarmu
• při alarmu tamper
• při alarmu magnetometru
• podle scénáře
• na vyžádání
• podle plánu
• při aktivaci/deaktivaci
• při pokusu o maskování

Automatizační scénáře

Hub podporuje až 100 automatizačních scénářů. Uživatel nebo PRO může vytvořit scénář jakéhokoli typu:
• při aktivaci/deaktivaci
• při alarmu
• podle plánu
• stisknutím Ajax Button
• podle teploty
• podle úrovně vlhkosti
• podle koncentrace CO2
• stisknutím Ajax LightSwitch

Odolnost proti sabotáži

• Alarm tamper
• Detekce zkratu
• Okamžitá detekce přerušení Fibra linky
• Detekce rušení a frekvenční skákání
• Autentizace zařízení pro prevenci falšování
• Topologie Ring: pokud se linka přeruší, kruh se rozdělí na dva nezávislé paprsky, což umožňuje připojeným zařízením pokračovat v normálním provozu

Rychlá instalace a nastavení

• Přidání hubu do systému pomocí QR kódu
• Konfigurace a testování na místě nebo vzdáleně
• Automatické skenování linky pro přidání až 100 fyzicky připojených zařízení do systému během 10 minut
• Zátěžový test spotřeby energie
• Automatická synchronizace s monitorovací stanicí

Soulad s normami

• EN 50131 (Grade 3)
• PD 6662:2017

Komunikační kanály

Ethernet
• 8P8C socket
• Až 100 Mbps
Mobilní sítě
• 2 sloty pro micro SIM
• 2G: GSM900/DCS1800 (B3/B8)
• 4G (LTE): FDD B1/B3/B5/B7/B8/B20
Automatické přepínání mezi komunikačními kanály
• až 4 minuty mezi SIM kartami
• okamžitě mezi 4G (LTE) a 2G sítěmi na jedné SIM kartě
• okamžitě mezi Ethernet, Wi-Fi a SIM kartou

Komunikace se zařízeními Ajax

Komunikační technologie Fibra

Drátové připojení:
• U/UTP cat.5 4×2×0.51 mm (24 AWG) kabel s měděným vodičem
• 4×0.22 mm2 signální kabel s měděným vodičem
Komunikační dosah:
• až 2 000 m (až 6 550 ft)
• Při použití U/UTP cat.5 4×2×0.51 mm (24 AWG) kabelu

Komunikační technologie TurboWings

Komunikační dosah:
• až 1 700 m (až 5 550 ft)
• Ve volném prostoru
Frekvenční pásma:
• 865.0-868.0 MHz
• 868.0-868.6 MHz
• 868.7-869.2 MHz
• 869.4-869.65 MHz
• Zařízení podporuje všechna uvedená pásma

Komunikační technologie Superior Jeweller

Komunikační dosah:
• až 2 000 m (až 6 550 ft)
• Ve volném prostoru
Frekvenční pásma:
• 865.0-868.0 MHz
• 868.0-868.6 MHz
• 868.7-869.2 MHz
• 869.4-869.65 MHz
• Zařízení podporuje všechna uvedená pásma

Komunikační technologie VORF

Komunikační dosah:
• až 1 700 m (až 5 550 ft)
• Ve volném prostoru
Frekvenční pásma:
• 863.0-865.0 MHz

Kapacita

Zařízení Ajax
• až 999 drátových a bezdrátových zařízení v jakékoli kombinaci
• až 10 opakovačů
Fibra linky
• 8 výstupů
• Drátová zařízení Ajax lze připojit pomocí 8 linek (1 linka používá 1 výstup) nebo 4 kruhů (1 kruh používá 2 výstupy)
Kamery nebo NVR Ajax
• až 36 Ajax NVR
• až 224 kamer Ajax přes Ajax NVR
• až 492 samostatných kamer
Ostatní
• Uživatelé: až 1 000
• Automatizační scénáře: až 100
• Bezpečnostní skupiny: až 100
• Místnosti: až 500
• Protokol událostí: až 1 000 událostí
• Alarmy a události jsou uloženy v energeticky nezávislé palubní flash paměti

Instalace

Provozní teplota
• -25 °C až +55 °C
• -13 °F až 131 °F
Provozní vlhkost
• až 95%
• Nekondenzující
Napájení
Hlavní napájení
• Typ hlavního napájení: Type A
• Provozní AC napětí: 100-240 V, 50/60 Hz
• Až 10 W spotřeby ze sítě
Fibra linka
• 24 V
• Hub napájí připojená zařízení
Autonomní provoz

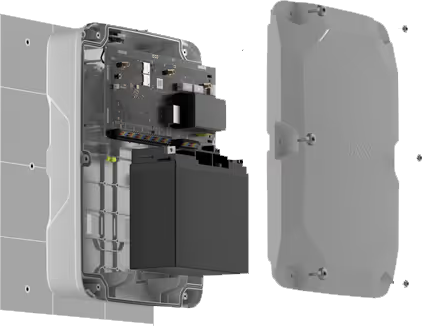

• až 60 hodin na 12 V, 18 Ah záložní baterii
Záložní baterie není součástí balení
Barva: bílá, černá
Rozměry: 395 x 300 x 110 mm (15.55" x 11.81" x 4.33")
Hmotnost: TBC
Třída ochrany: IP40, IK06

Obsah balení

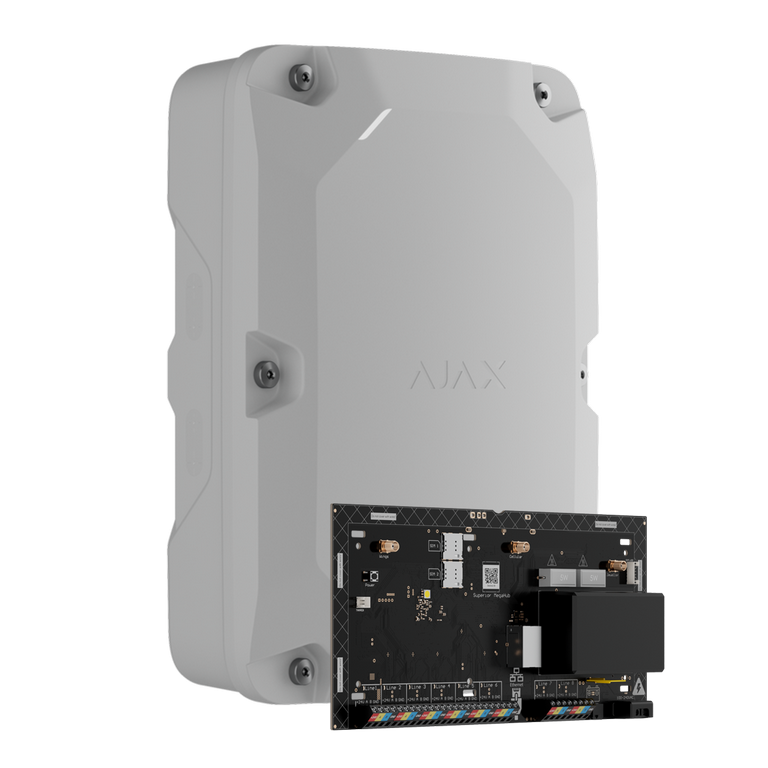

Ajax Superior MegaHub

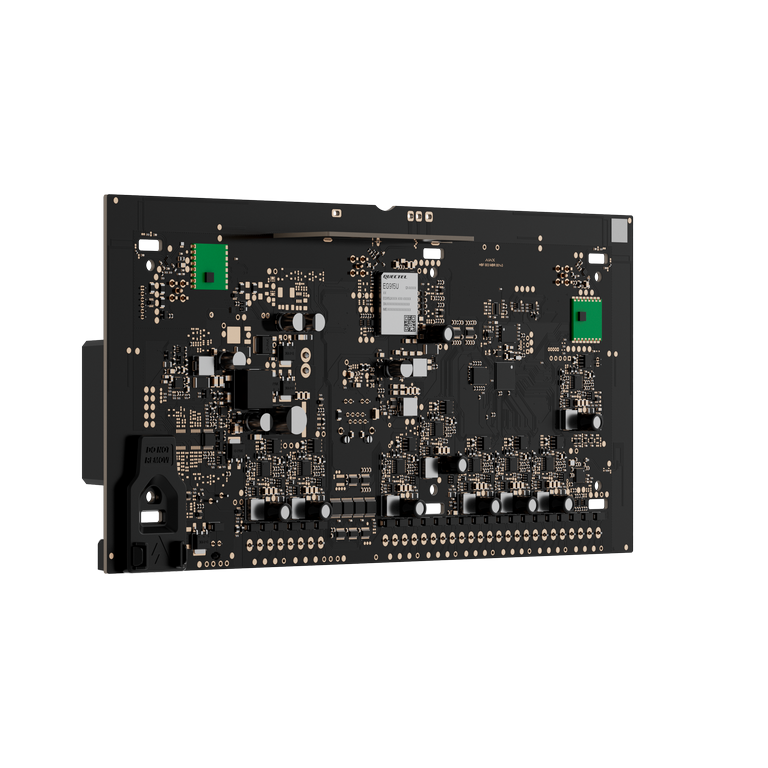

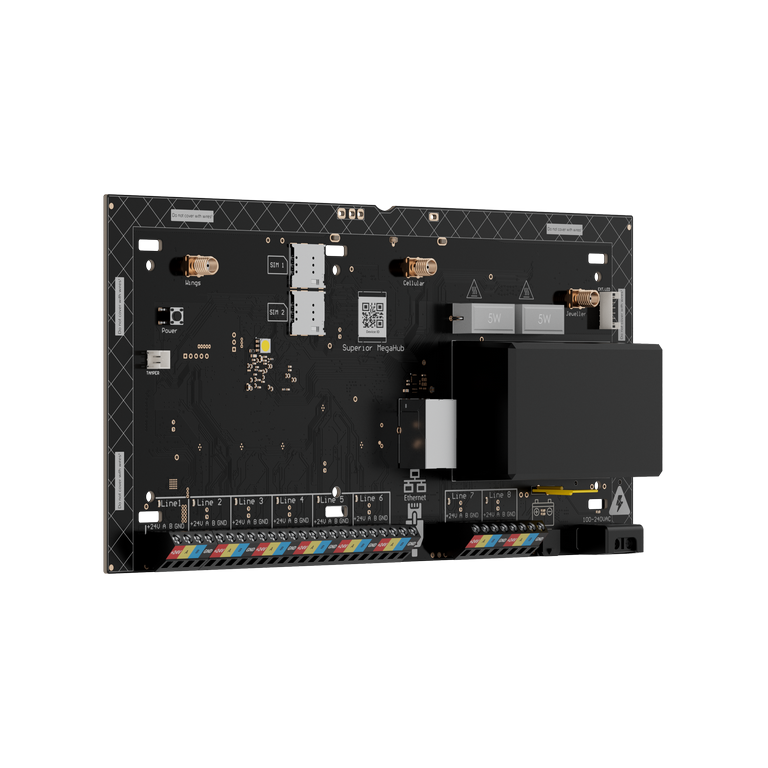

• Deska hubu

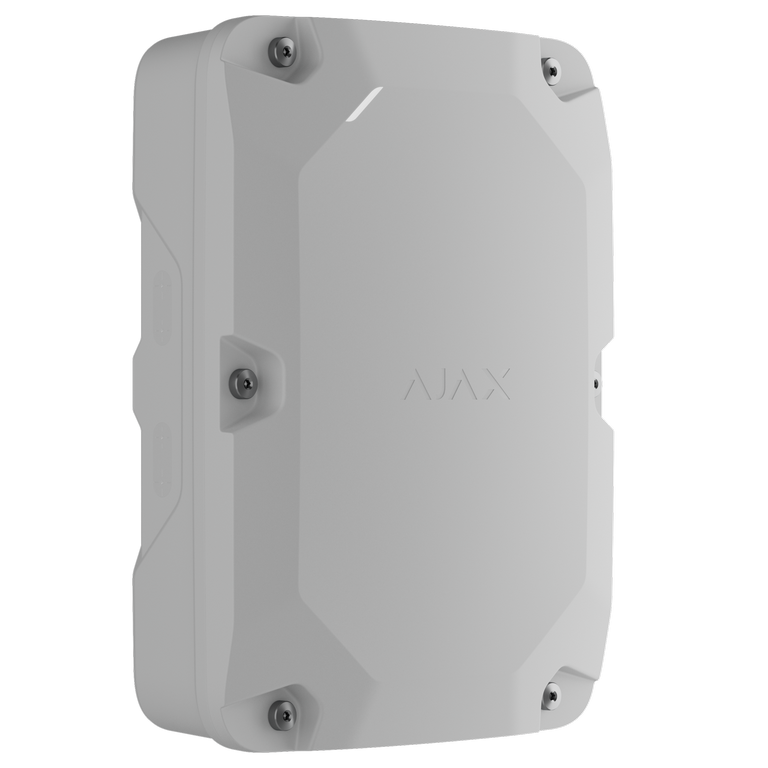

• Case E (395)
• Napájecí kabel
• Kabel pro připojení 12 V baterie
• Ethernet kabel
• 8 koncových rezistorů (120?)
• Instalační sada
• Stručný návod k použití

Poznámky
1 Hub podporuje pouze až 250 zařízení Ajax se starším firmwarem. Pro dosažení kapacity 999 zařízení používejte zařízení Ajax s firmwarem připraveným pro 999. Taková zařízení mají na obalu označení "999-ready".
2 Pro drátovou komunikaci platí hodnota při použití U/UTP cat.5 4×2×0.51 mm (24 AWG) kabelu. Pro bezdrátovou komunikaci platí hodnota ve volném prostoru.
3 Topologie Tree je vytvořena pomocí příslušenství Fibra: Superior LineSplit Fibra a Superior LineSupply (75 W) Fibra.
4 Superior Jeweller má komunikační dosah až 2 000 m (6 550 ft), zatímco rádiové protokoly TurboWings a VORF poskytují až 1 700 m (5 550 ft).
